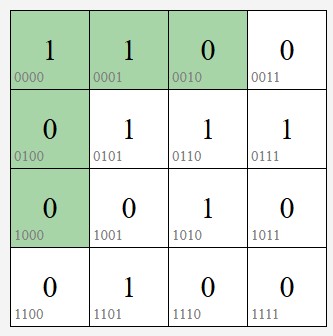

En la imagen vemos la distribución de un mensaje de 11 bits. Cada celda lleva el número de orden escrito en sistema binario con números pequeños.
Mensaje en celdas blancas "10001001111" :
Hay 5 celdas verdes que indican paridad y las blancas indican los 11 bits del mensaje en orden.
- El bit de la casilla 0001 indica la paridad de la suma de los bits-mensaje que están en celdas con un 1 en la cifra de las unidades. Celdas ---1.
- El bit de la casilla 0010 indica la paridad de los bits-mensaje en las celdas tipo --1-.
- El bit de la casilla 0100 indica la paridad de los bits-mensaje en las celdas -1--.
- El bit de la casilla 1000 indica la paridad de los bits-mensaje en las celdas 1---.
- El bit de la casilla 0000 es la paridad de la suma de todos los bits-mensaje.
Con esta disposición, si por ejemplo la matriz sufre un cambio en un bit se puede detectar la celda errónea
Solo hay que adivinar los cuatro dígitos que tiene en pequeño en su parte inferior la celda, y esto se sabe con cuatro preguntas de sí o no
¿La primera cifra es un uno. ---1? Si la paridad que se muestra en la casilla 0001 es incorrecta, la respuesta es que la celda que contiene el error es de este tipo, ---1
De este modo con las cuatro paridades parciales se sabe cuál es la celda errónea
La casilla 0000 de la paridad total del mensaje, da por ejemplo información sobre el número de errores en los bits mensaje, cuando hay un número impar de celdas mensaje incorrectas, esta paridad total no se corresponde con lo que vemos.
Ejemplo

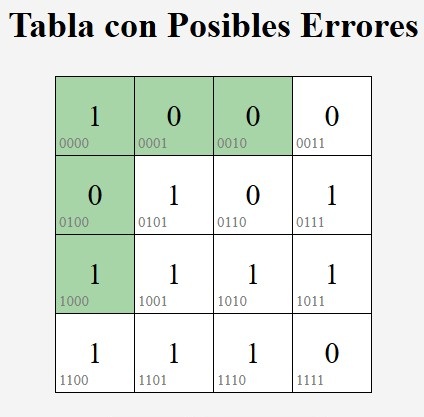

Vamos a detectar cuál es la celda errónea. El error es único.
Si sumamos las celdas blancas con este formato ---1 en su orden indicado en pequeño en su pie, vemos que da 3 es decir 1 mod 2, por tanto la cifra de la celda errónea no está ahí.
Si sumamos las celdas blancas de formato --1- da 1 mod 2 que no coincide con el resultado 0 de la celda que da la paridad de esta suma, la 0010. Por tanto, ahí hay un error.
La celda errónea tiene este formato --10. Si sumamos las celdas blancas de formato -1--- da 0 mod 2, como indica la celda 0100.
Finalmente, la suma de las celdas blancas de formato 1--- da 0 mod 2, como la celda 1000.
El error está en la celda 0010. En este caso, resultó errónea una celda de paridad.

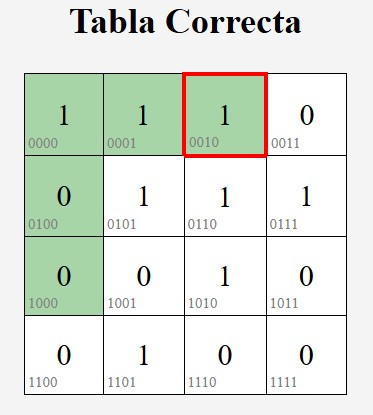

Aquí se muestra la tabla corregida, con la celda 0010 destacada.

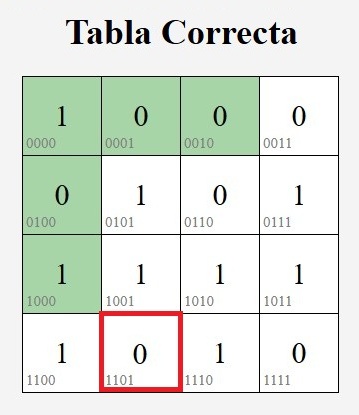

Ejemplo 2

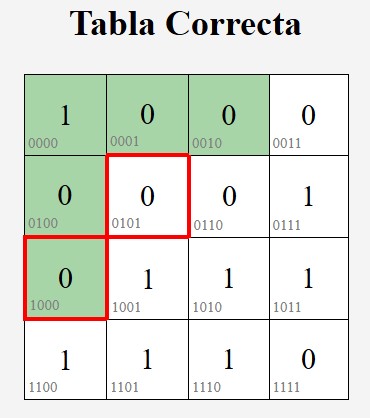

¿Cuántos errores hay 0, 1, o 2?
Navega en el siguiente frame para adivinar fallos en la matriz que se ve.
